Water Purification and more
물 정화는 지난 몇 년동안 점점 더 중요한 문제가 되었다.
상수 또는 폐수처리 비용의 증가로 인해 경제적인 해결책이 필요하다.
ETF WATER는 해결책으로 HydroLamella Settler를 제안한다. HydroLamella Settler는 물을 정화해 재이용하는데 사용한다.
이 장치는 물과 운전경비를 절감하게 해준다. HydroLamella Settler는 오탁수에서 부유물질과 청등수를 분리한다.
Function specification

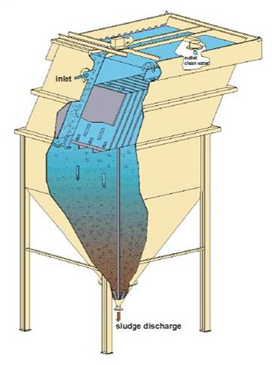

오탁수는 유입수로로 들어가 아래쪽으로 흐른다. 유입된 오탁수는 침전조 중간 지점에서 흐름의 방향이 바뀌고 라멜라를 통과해 위쪽으로 흐른 후 웨어를 지나 침전조에서 배출된다. 통과하는 동안, 부유물을 경사진 라멜라 위로 가라앉아(침전) 스럿지호퍼로 미끄러져 들어간다. 미세한 입자(혼탁)를 물에서 분리하기 위해, 응집제를 사용할 필요가 있다. 또한 HydroLamella Settler의 규격을 줄일 수 있다
HydroLamella Settler

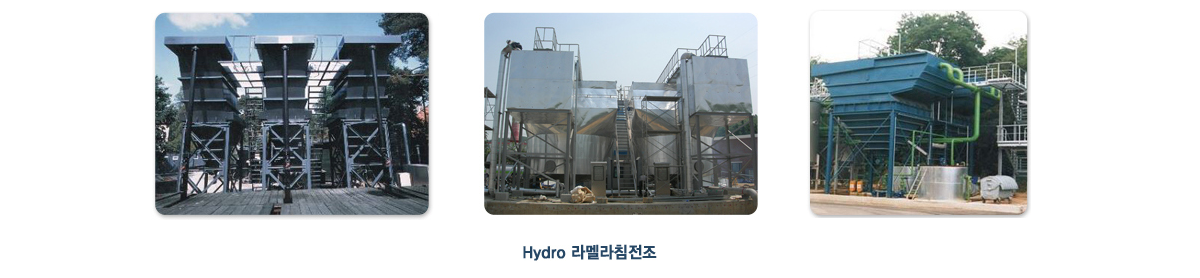

HydroLamella Settler는 효율성이 매우 높다. 침전조는 고객 요구에 따라 설계되고 생산된다.
HydroLamella Settler는 튼튼한 구조로 되어있고 관리가 용이하다. 재료 및 도장은 장치에 따라 선택한다.
Principle of operation

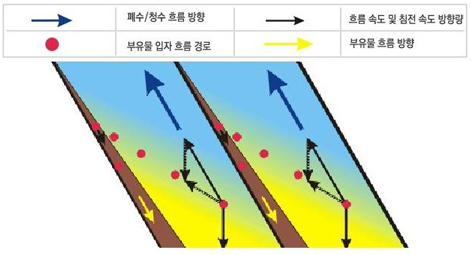

오탁수는 경사진 라메라를 통과해 위쪽으로 흐른다. 위로 흐를 때 입자의 속도는 물의 속도보다 느리기 때문에 입자가 라멜라 위에 가라앉는다.
깨끗한 물은 위로 흐르고 입자(부유물)는 아래로 미끄러진다 위 그림은 한 입자의 경로를 예를 보여준다
방향랑은 물과 입자의 속도 및 방향을 나타낸다. 두가지의 결과가 침전물이다.
distinct advantages

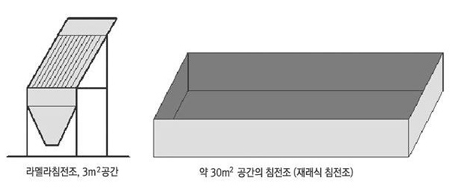

- compact design : 종내의 침전지보다 85% 이상 작아진 면적
HydroLamella Settler는 소규모에서부터 대규모까지의 공장에서 사용할 수 있다 필요한 수표면적도는 유량과 표면부하에 따른다.
ETF WATER사는 각각의 분야에서 종합적인 경험을 보유하고 있는 회사지만, 특성별 적용시험을 하는것이 좋다
HydroLamella Settler는 폴리프로필렌 또는 스테인리스스틸로 제작된다.
특별한 용도의 경우 특스설계 및 자재를 사용할 수 있다.
필요한 경우, 응집조와 HydroLamella Settler를 병행제작하여 설치할 수 있다. 규격은 현장여건에 따라 조정할 수 있다.
침전조 운전의 원리

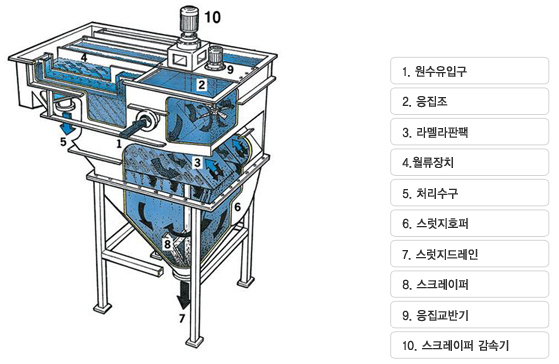

원수가 원수유입구(1)로 유입되어 응집조(2)에서 약품응집 후 경사판 침전조 내부로 유입된다.
유입된 원수는 Lamella plate(3)에 의해 상부로 상향하여 월류장치(4)로 월류되어 처리수구(5)로 배출되어 2차 처리한다.
하부 스럿지호퍼(6)에 포집된 스럿지는 스럿지드레인(7)로 배출되어 처리하며, 스럿지호퍼(6)에 포집된 스럿지는 응고를 막기 위해 스크레이퍼감속기(10)의 가동으로 스크레이퍼(8)를 지속적으로 회전시킨다.
HydroLamella Principle
중력침강장비의 기본적인 2가지 기준은 상류 청등수의 투명도를 높이고 하류 농축스럿지의 함수율을 최대화하는 것이다

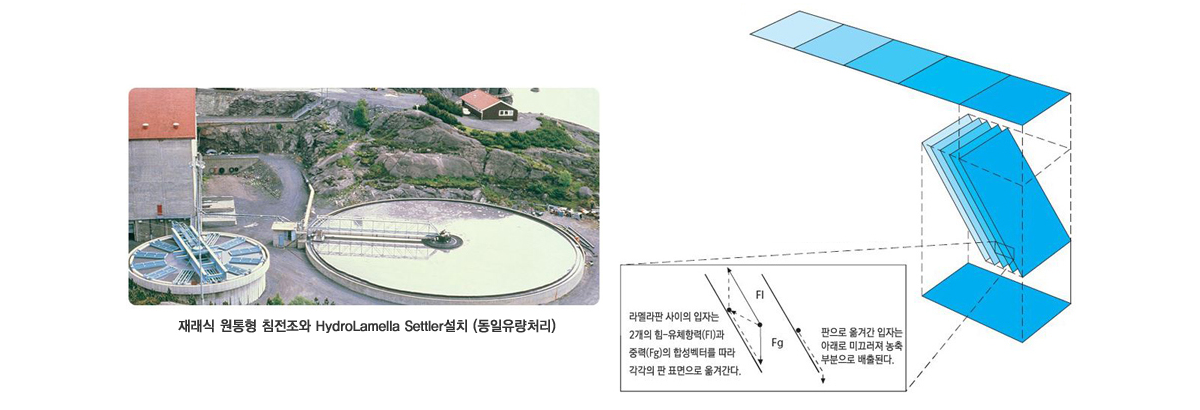

부유물을 정화하는데 필요한 구역은 농축하는데 필요한 구역보다 넓은 경우가 많다 이것은 원통형 농축탱크에서 스크레이퍼와 구동장치가 있는 하부 구역이 커질 수도 있다는 것을 의미한다.

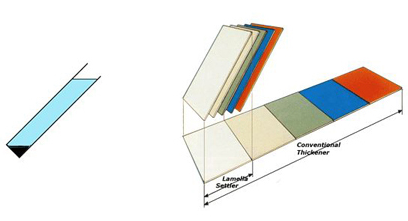

라벨라 원리는 바닥부분에서 침전부분을 최대화하기 위해 몇 개의 평행 경사판을 사용한다. 이런 식으로 중력침강장비의 크기와 비용을 정화 및 농축조건을 보다 근접하게 맞춤으로써 최소화 할 수 있다.
inclined Plate Settler
경사판 침전지(LGS)는 2개의 주요 구성요선이 55℃ 로 경사진 라멜라판이 있는 상부탱크 및 하부의 원뿔 또는 원통형 침전탱크로 이루어진다. LGS로 공급된 물은 라멜라팩 양쪽에 있는 수직실로 들어가 홈이 있는 원수유입조를 통과해 각 판의 사이를 통과한다. 정화는 원수유입구 수압을 형성하기 위해 수로를 홀에 맞는 표준길이의 월류장치가 있다. 이러한 방식의 원수흐름은 입구의 난류를 최소화하면서 모든 라멜라실에 물이 균등하게 분배되도록 해준다. 고형물은 각각의 라멜라판에 침전되어 침전탱크로 미끄러져 들어가서, 침전탱크에서 스크레이퍼 시스템의 도움으로 스럿지 함수율이 증가한다.
Advantages
탱크, 침전물 스럿지호퍼, 라멜라판팩 및 스크레이퍼시스템은 옵션 정화 및 농축구역간 최적의 비율을 위해 특별히 설계된 원수유입의 위치제어 고밀도 고형물과 큰 고형물을 처리할 수 있도록 라멜라판의 넓은 간격배치 짧은 월류와 수표면 난류가 없음, 드라이브 유니트와 응집교반기와의 통합
Lower installation costs
· 일체형 장비 또는 공동제작 완료 후 설치
· 콤펙트한 장치
· 작은실치공간
· 계획 및 시공이 용이한 정사각형 외관
Flexibility for plant changes or extensions
· 어떠한 시스템도 설치 가능
· 공정변경에 따라 개조하기 위한 위치변경
Simplifi ed in-plant installation
· 콤펙트한 배관작업
· 하향공정으로의 중력 공급을 위한 고도 설치
· 용이한 운전 관리
